Biobe - spaltventiler

Biobe är Sveriges mest sålda fönsterventil. Med sin höga kvalitet och diskreta design smälter den enkelt in i miljön. Den löser dina tilluftsproblem på ett kostnadseffektivt sätt och finns i flera olika storlekar och färger. Biobe spaltventil har också en mängd olika tillbehör som t ex filter och möjlighet till ljuddämpning.

Produktinformation

Spaltventilen är av natureloxerad aluminium och finns i natur eller pulverlackad variant, i vitt, brunt eller svart.

Produkten i sitt basutförande finns som inomhusdel med en utomhusdel (insekts- och regnskyddsgaller).

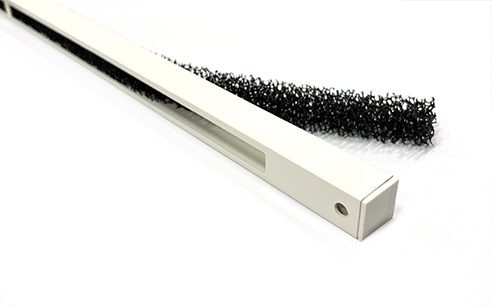

Bilden visar en förhöjningsdel med dammfilter

Man kan även köpa till en förhöjningsdel om man vill använda sig av dammfilter (dammfiltret placeras i förhöjningsdelen) och förhöjningsdelen gör även att inomhusdelen kommer längre in i rummet vilket kan vara bra om det är en djupare smyg runt fönstret. Luften kommer då lite längre in i rummet med möjlighet att passera förbi smygen, uppåt mot taket för att värmas upp naturligt av rumstemperaturen.

Det går även att montera inomhusdelen tillsammans med en Biobe Audio-vent, en ljuddämpningsdel, observera att detta reducerar luftflödet.

I många fall är en spaltventil via fönster en lösning man väljer till i efterhand för att förbättra sitt inomhusklimat. Men om man byter fönster eller bygger om/till kan man redan då ta med i beräkningen att ha inflödet av luft i anslutning till fönstret och använda sig av av ljuddämpande intagskanaler i kombination med biobe och Audio-vent för få ett ännu bättre ljudreduktionstal. Läs mer om detta längre ner på sidan.

Till produkternas kategorisida >>



Luftflöde

Biobe spaltventil finns i 6 olika storlekar. I tabellen nedan redovisas produkternas tekniska data:

Bostaden tillförs uteluft genom fönsterventiler i sovrum och vardagsrum. Luften evakueras sedan genom frånluftsventiler i kök och badrum (och ibland även i klädkammare/förrådsrum). Principen är att frisk luft kommer in i de ”renare” rummen och sedan förs vidare till de ”smutsigare” rummen där luften förs ut.

Dimensioneringen av fönsterventilerna är beroende av vilket ventilationssystem som finns i byggnaden. Spiskåpans utformning (exempelvis om den är försedd med forcering eller fläkt), eventuella eldstäder och badrumsfläktar måste också tas hänsyn till när man dimensionerar ventilerna för tillförsel av uteluft.

För självdragssystem brukar man sträva efter att sätta så stora ventiler som möjligt. Luftflödena i ett självdragssystem går inte att styra, de varierar med skillnaden mellan utomhus- och inomhustemperatur. En varm skorstensstock kan också fungera som ”motor” i ett självdragssystem.

I ett mekaniskt frånluftssystem är det fläktaggregatet som alstrar frånluftsflödet. Hur mycket luft som evakueras från bostaden styrs med injusteringen av frånluftsventilerna. Samma luftmängd som förs ut kommer att föras in genom fönsterventilerna. Man bör sträva efter att sätta så pass stora och/eller tillräckligt många ventiler så att tryckfallet över ventilerna inte blir mer än 15 Pa. Alltför stora undertryck i bostaden kan leda till olägenheter såsom dragkänsla, vinande ljud eller att dörrar blir svåra att öppna.

Uteluftsflödet i en bostad ska som lägst motsvara 0,35 liter per sekund och kvadratmeter bostadsyta. Det är byggnadens ägare som är ansvarig för att ventilationen fungerar korrekt. I ett flerbostadshus innebär det oftast att det är hyresvärden eller bostadsrättsföreningens styrelse som är ansvarig för ventilationen.

Läs gärna mer om ventilation i bostäder på Boverkets hemsida.



Monteringstips

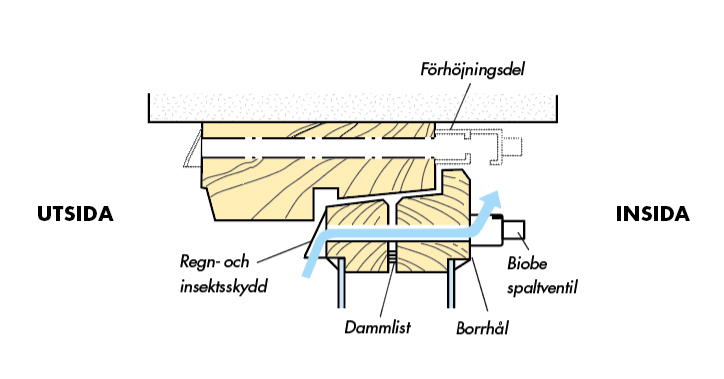

Bilden visar ett monteringsexempel på ett inåtgående fönster där Biobe är monterad i båge. Ovanför ser man streckade/skuggade linjer för att illustrera hur det skulle kunna se ut om man monterar i karmen.

Ventilen kan monteras på fönsterkarmen eller fönsterbågen eller tvärposten. Till alla storlekar finns borrmall i massiv aluminium, detta hjälpmedel styr borret så att det inte drar snett samt att man enkelt får rätt antal hål. Använd en förhöjningsdel om filter önskas och för att förflytta ventilen längre ut i rummet om smygen är djupare. Ventilen bör med jämna mellanrum rengöras för att förhindra igensättning, dammfilter kan tvättas eller bytas.

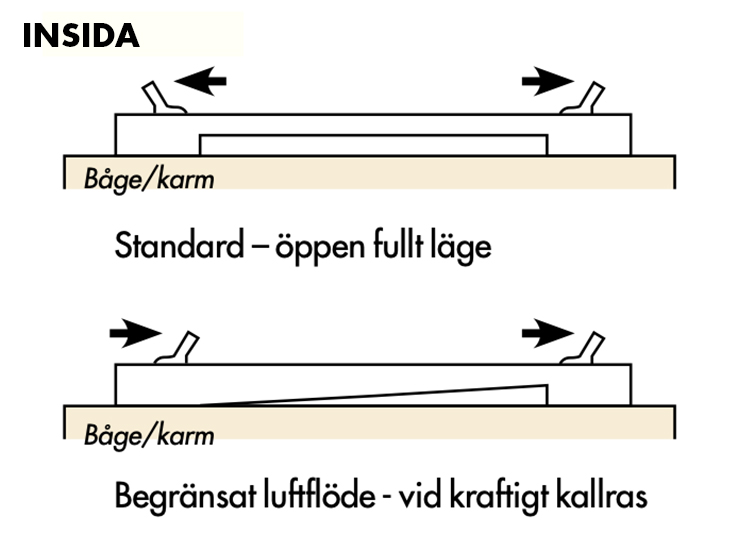

Vid storm eller kallt väder vintertid

Normalt ska ventilerna alltid vara helt öppna. Men det finns möjlighet att begränsa eller helt stänga av flödet med regleringsknapparna, till exempel vid kraftig blåst eller stark kyla. Viktigt är att komma ihåg att öppna ventilen igen när vädret blivit bättre.

Det finns också grundflödesplugg som tillbehör. Man monterar två stycken per ventil och då kommer ventilen att ge ett svagt grundflöde även i ”stängt” läge.



Ljuddämpande intagskanaler

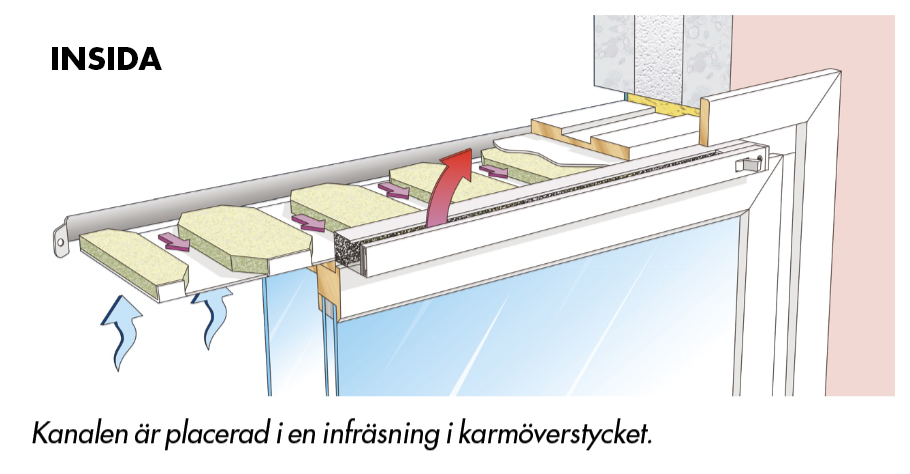

Det finns några olika lösningar för att dämpa ljud från trafikbuller som förekommer utanför byggnaden. Om fönstret har ett fräst spår för luftintag så kan man placera en ljudkanal i fräsningen. Innan beställning görs måste man dock kontrollera att fönstrets konstruktion tillåter detta. Om så inte är fallet – eller om luften tas in genom en borrad hålrad – behövs en extra byggdel, antingen träkassett med dämpare eller Audiovent.

Ljudkanaler och träkassetter kan också tillverkas måttanpassat för större projekt. Kontakta oss för mer information om detta på telefon 0392-36010 eller e-post info@leifarvidsson.se

Till ljudkanalers kategorisida >>

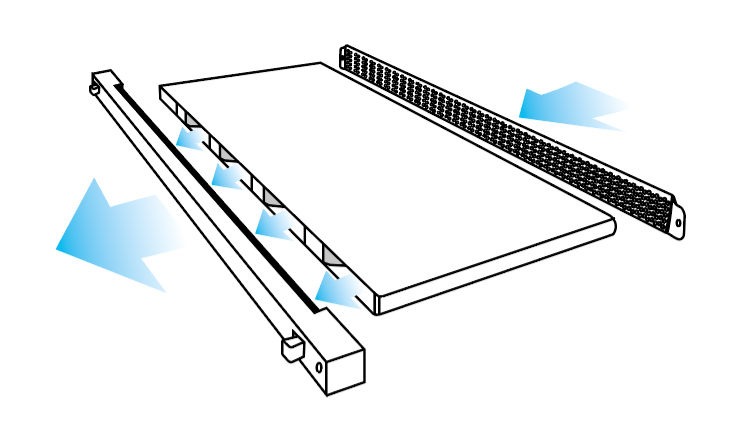

Illustration av ljudkanal i kombination med Biobe

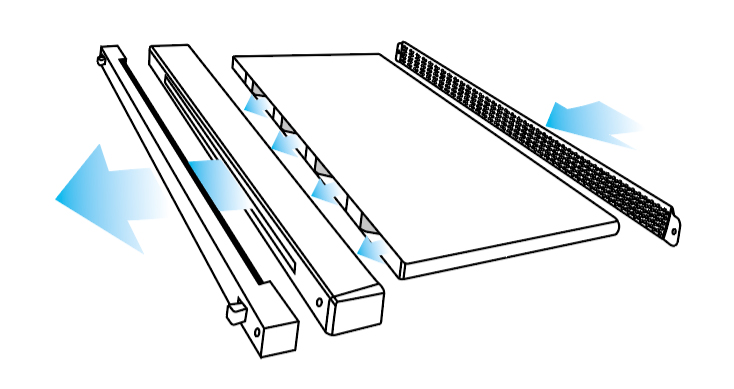

Illustration av ljudkanal i kombination med Biobe och Audio-vent
