Fresh väggventiler
- Väggventil NonSonus FLV-65 bullerdämpande Väggventil NonSonus FLV-65 Väggventilen NonSonus FLV-65 från HIAK är en friskluftsventil med marknadens bästa bullerdämpning och är resultatet av ett avancerat utvecklingsarbete av akustiker med specialkunskaper inom området ljuddämpning. OBS! För ej lagerhållen mängd är leveranstiden ca 8 veckor. Produkten kan mot pristillägg tillverkas i valfri RAL- eller NCS-kulör. - Extremt god ljudprestanda även vid tunna väggar - Fullt justerbart luftflöde - Insektsskydd och filter Tekniska data: Mätt luftljudsisolering enligt EN 10140-2 samt luftflöde enligt 13141 1. Mätningar utförda i ackrediterat lab. RISE AB. Referensarea 10m² Sabine ekvivalent absorptionsarea, fullt öppen ventil, luftflöde vid 10 Pa tryckskillnad över vägg. Patentsökt Nr: 26026PCT Bullerdämpning vid 200 mm väggtjocklek: Dn,e,w 57 dB Dw+C 55 dB Dw+Ctr 54 dB Luftflöde 7 l/s Bullerdämpning vid 400 mm väggtjocklek: Dn,e,w 65 dB Dw+C 63 dB Dw+Ctr 58 dB Luftflöde 7,4 l/s Användningsområden: - Fasader mot väg - Fasader mot järnväg - Fasader mot industrier - Fasader mot flygplatser - Fasader mot idrottsanläggningar - Fasader mot konserthallar, uteställen - Innerväggar mellan rum Allmänt: Fastigheter kan utsättas för mycket höga ljudnivåer från t.ex. järnväg, tunnelbana, trafikleder och flygplatser mm. För att utestänga bullret ljudisoleras bostäder i sådana miljöer med ljudisolerade fönster, påbyggnad av fasader etc , åtgärder som i de flesta fall ger en betydligt tystare boendemiljö, denna åtgärd skapar dock problem med friskluftförsörjning eftersom bra ljudisolering ger en tät byggnad. Lösningen är att förse bostaden med ljuddämpande friskluftventiler, även kallade uteluftventiler. Tillfredställande prestanda på friskluftventiler har dock inte gått att finna, tills nu. HIAK Friskluftventil NonSonus FLV 65 är en högteknologisk väggmonterad friskluftventil med unikt bra ljuddämpning, där avancerade akustiska lösningar har paketerats till en produkt som i extremt bullrig miljö ger en bibehållen god boendemiljö. Ventilen, som är en kombinerad reaktiv och resistiv ljuddämpare är patentsökt och har utvecklats på uppdrag av Trafikverket, för att möta behov av tyst lufttillförsel i fastigheter med hög bullerexponering. Ventilen lämpar sig för hus med självdragsventilation eller med enbart mekanisk frånluftsventilation. Användning i våtutrymmen rekommenderas ej. Ingående delar: Ventilen består av en ljuddämparenhet (1) som levereras med integrerat väderskydd och montageplatta mot ytterfasad. I ljuddämparens botten finns dränageöppning som mynnar i montageplattans nedre del. Väderskyddet är försett med rostfritt insektsnät som ger skydd mot insekter. Utanpå ljuddämparenheten monteras ett teleskoprör med invändig ventilplatta (2) som enkelt justeras för alla väggtjocklekar mellan 200 mm och 390 mm. Teleskopröret fylls med ljudabsorbentringar till anpassad längd (4). Denna kanalförlängning ger ytterligare ljuddämpning. Ljudabsorbentringarna hålls i läge med hjälp av teleskoprörsgavel (3) som snäpps fast i ventilplattan. Ljudabsorbentringar (4) finns i 10 mm, 20 mm oc h 50 mm tjocklek. Invändig ventildel består ventilkåpa (5) med inbyggd ljudabsorbentplatta samt dammfilter (6). Placering: Ventilen placeras högt upp på väggen. Avstånd till närmaste hörn minst ca 1 m för bästa luftflöde. Om möjlighet finns är det fördelaktigt med en radiator under ventilen. Undvik att montera ventilen rakt ovanför säng eller sittplats. Flödesjustering: Ventilen är steglöst fullt justerbar från helt stängd till helt öppen. Ventilkåpan vrids så att önskad spalt bildas i flödesöppningarna som finns runt hela plattan omkrets. Underhåll: Dammfiltret kan demonteras och rengöras genom att ventilkåpan rycks rakt ut (sitter fast med snäpplås). Rengöring sker med ljummet vatten och handdiskmedel. Låt filtret torka innan återmontering. De synliga delarna av ljudabsorbenterna (på tallriken och i röret) kan försiktigt rengöras med dammsugare. I norma
Art nr: 3725
10 156,25 kr - Fresh TL100DE komplett KP Vit Fresh TL-DE serien är en helt nyutvecklad ventilserie med mycket diskret design. Fronten är tapetserings- och övermålningsbar. Ventilen är försedd med en effektiv kondensisolering, stormsäkring och standardfilter. Stormsäkringen som är ett överventilationsskydd förhindrar energiförlust vid vindpåverkan. Flödet regleras enkelt med fronten. Denna öppnas i överkant och riktar luften uppåt vilket ger en komfortabel spridningsbild med minimal risk för obehagligt drag även vid golvvärme. Ventilen finns även som bullerdämpande variant (TL80DE dBs och TL80DE dBbr). Spridningsbild: Spridningsbilden är noggrant utvecklad för att passa golvvärmesystem, ventilen släpper luften uppåt och åt sidorna. Inblandningen av rumsluft är mycket effektiv och redan någon decimeter från donet har den inkommande luften fått en behaglig temperatur. Stormsäkring & energibesparing: Ventilen är försedd med stormsäkring som förhindrar överventilation vid vindpåverkan. Denna sparar energi och minskar risken för drag. Montering & placering: Ventiler monteras i sovrum, vardagsrum och allrum. En tumregel är att montera en väggventil per 25 m² golvyta, ex, 6 st vid 150 m². Ventilen placeras högt upp på väggen, ca 220 cm från golv eller minst 10 cm från tak (överkant ventil). Finns det radiator bör man sträva efter en placering rakt ovanför denna. Vid sådan placering utnyttjas den stigande värmen från radiatorn (konvektionsströmmen) och man når bästa komfort. Vid golvvärme placeras ventilen minst 1 m från fönster pga köldstrålningen genom fönstret vilket kan ge kallras. Handhavande & underhåll: För att säkerställa god luftkvalité och bibehållet flöde bör filtret rengöras/bytas 1-2 ggr/år. Standardfiltret är tvättbart, använd mild tvållösning. Pollenfilter byts mot nytt. Filtret är monterat i en filterhållare bakom fronten. Fronten kan enkelt fällas upp för åtkomst av filterhållaren. TL100DE levereras komplettl med väggenomföring, filterkasset med stormsäkring och filter samt utvändigt galler. Väggenomföringen är teleskopisk och passar väggtjocklekar mellan 185-340 mm. Vid större mått används extra modulrör. Tekniska Data: Håltagning Ø mm 105 mm Mått inv. del 160x160 mm Luftflöde vid 10 Pa 7,5 l/s Mått utv. galler 150x150 Väggtjocklek: Ventilen är teleskopisk och passar 185-340 mm väggtjocklek. Vid tjockare väggar används extra modulrör. Produkten har betyg Accepteras i Byggvarubedömningen.
Art nr: 4363
498,75 kr - Fresh TL100DE endast invändig del Fresh TL100DE invändig del Invändig del för utbyte av befintliga ventiler eller beslag. Passar till kanal med invändigt mått Ø98 eller Ø100 mm med monterad packning. Fronten kan övermålas eller tapetseras. Mått 160x160 mm. För mer teknisk info, se art.nr 4363 Produkten har betyg Accepteras i Byggvarubedömningen.
Art nr: 4362
368,75 kr - Fresh TL80DE dB-S komplett KP Fresh TL80DE dBs Väggventil med bra bullerdämpning, och mindre håltagning, endast 127 mm. Ventilen har kondensskyddande utformning med diskret design och komfortabel spridningsbild av luften. Fronten kan övermålas eller tapetseras. Tekniska Data: Håltagning Ø mm 127 mm Mått inv. del 160x160 mm Luftflöde vid 10 Pa 7,5 l/s Mått utv. galler 150x150 Modulrör Ø 80/124 mm L=360 mm Ljudreduktion Dn,e,w 49 dB (vid 360 mm väggtjocklek) Max väggtjocklek 360 mm
Art nr: 4364
743,75 kr - Fresh TL80DE dBr komplett KP Fresh TL80DE dBr är den bullerdämpande ventilen från Fresh med bästa möjliga ljuddämpning, hela 56 Dn, e, W vid 400 mm väggtjocklek. Ventilen har kondensskyddande utformning med diskret design och komfortabel spridningsbild av luften och stormsäkring. Fronten kan övermålas eller tapetseras. Tekniska Data: Håltagning Ø mm 152 mm Mått inv. del 180x180 mm Luftflöde vid 10 Pa 7,5 l/s Mått utv. galler 150x150 Modulrör Ø 80/148 mm L=400 mm Ljudreduktion Dn,e,w 56 dB vid(400 mm väggtjocklek) Max väggtjocklek 400 mm
Art nr: 4456
993,75 kr - Fresh 100 Thermo Inv Termostatreglerad friskluftsventil, endast invändig del Ventilen styrs av rådande utetemperatur och är avsedd för kontinuerlig ventilation av bostäder. Fresh 100 Thermo är försedd med filter och kraftig kondensisolering. Rekommenderas för självdragsventilation. Injustering: Ventilen levereras i ett grundläge, där den inbyggda termostaten håller ventilen helt öppen ned till +10°C. Därefter stänger den successivt för att vid -5°C vara helt stängd. Grundläget kan justeras genom att ventilkåpan snurras med- eller motsols. Varje mm motsvarar ca 1°C. Kapacitet: 7,5 l/s vid 10 Pa Håltagning: Ø 105 mm
Art nr: 5405

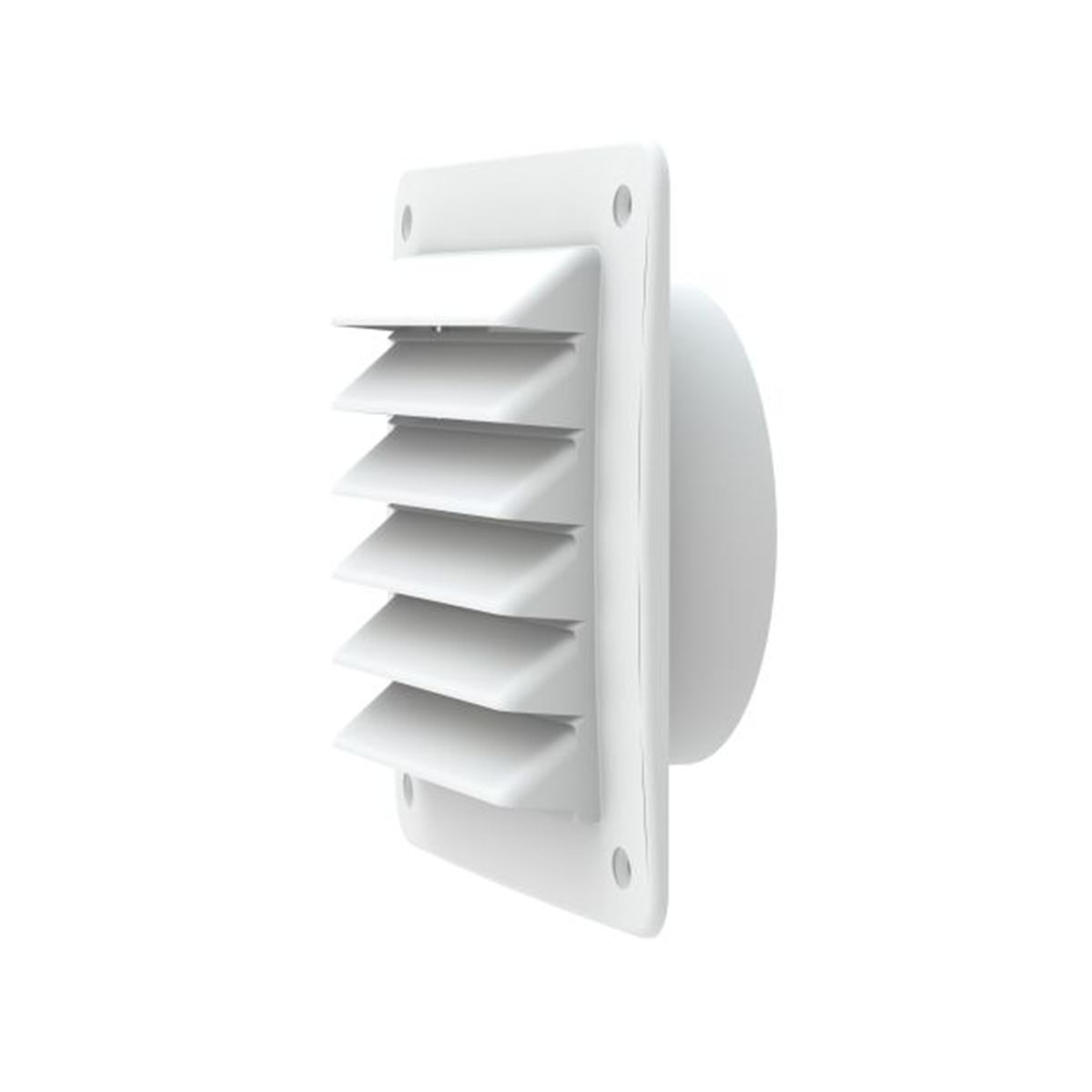

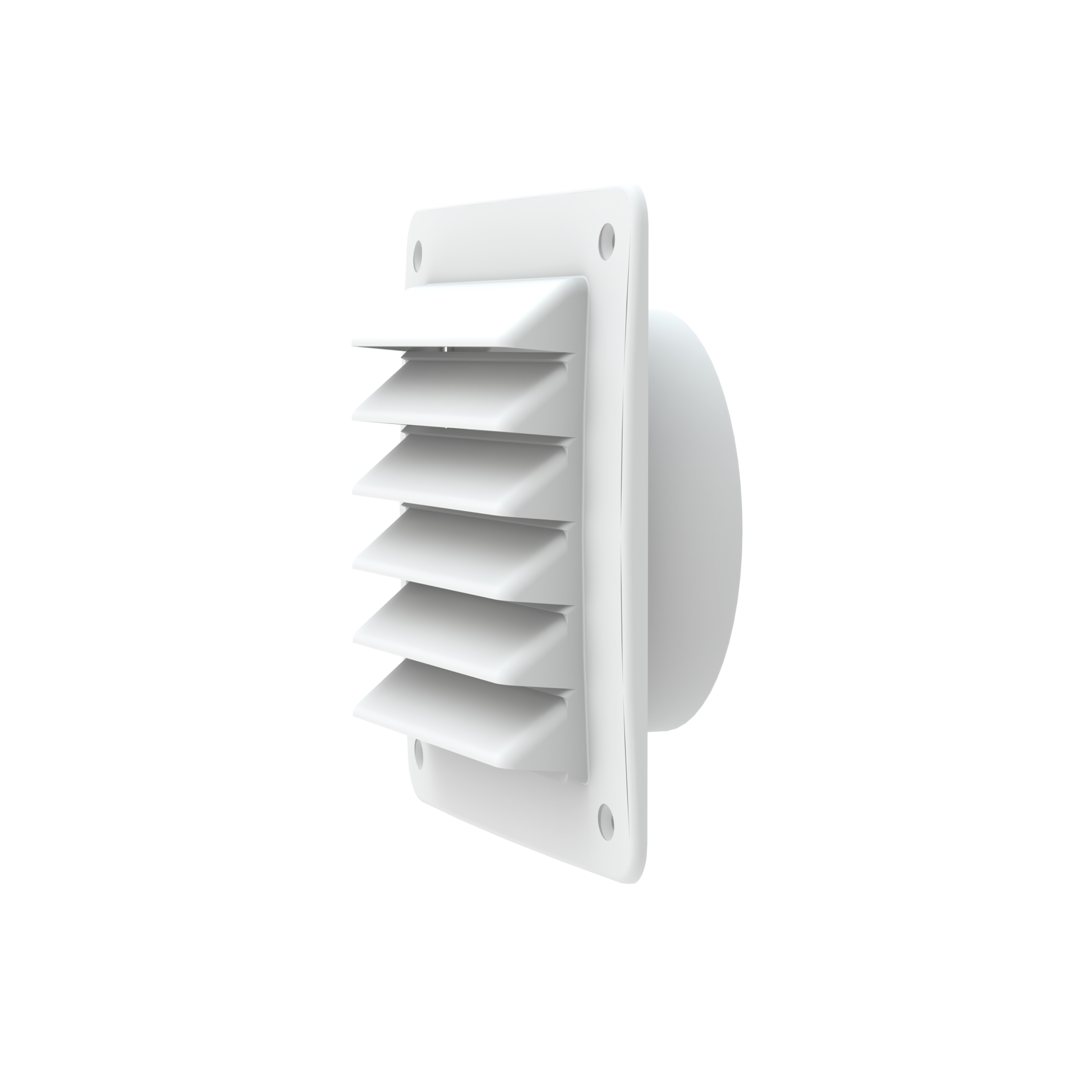

768,75 kr - Fresh Galler 150x150 m stos och packning, VIT Rektangulärt ventilgaller i vitt med insektsraster och vit stos. Storlek 150x150mm anpassat för ventiler och avsett att användas på utvändig vägg, försett med försänkta skruvhål för skruvmontage. Stosen har packning som gör att den passar i rör med invändig diameter mellan 98-100 mm. Skruvhålens hålbild passar Täckplatta 18 och 20. Gallret är tillverkat av UV-beständig konstruktionsplast.
Art nr: 7222
98,75 kr - Fresh Galler 150x150 m stos och packning, RÖTT Rektangulärt ventilgaller i rött med insektsraster och svart stos. Storlek 150x150mm anpassat för ventiler och avsett att användas på utvändig vägg, försett med försänkta skruvhål för skruvmontage. Stosen har packning som gör att den passar i rör med invändig diameter mellan 98-100 mm. Skruvhålens hålbild passar Täckplatta 18 och 20. Gallret är tillverkat av UV-beständig konstruktionsplast.
Art nr: 7223
98,75 kr - Fresh Galler 150x150 m stos och packning, SVART Rektangulärt ventilgaller i svart med insektsraster och svart stos. Storlek 150x150mm anpassat för ventiler och avsett att användas på utvändig vägg, försett med försänkta skruvhål för skruvmontage. Stosen har packning som gör att den passar i rör med invändig diameter mellan 98-100 mm. Skruvhålens hålbild passar Täckplatta 18 och 20. Gallret är tillverkat av UV-beständig konstruktionsplast.
Art nr: 7224
98,75 kr - Fresh Galler 150x150 m stos och packning, GRÅTT Rektangulärt ventilgaller i grått med insektsraster och svart stos. Storlek 150x150mm anpassat för ventiler och avsett att användas på utvändig vägg, försett med försänkta skruvhål för skruvmontage. Stosen har packning som gör att den passar i rör med invändig diameter mellan 98-100 mm. Skruvhålens hålbild passar Täckplatta 18 och 20. Gallret är tillverkat av UV-beständig konstruktionsplast.
Art nr: 7225
98,75 kr - Fresh 100 Thermo Komplett Termostatreglerad friskluftsventil Ventilen styrs av rådande utetemperatur och är avsedd för kontinuerlig ventilation av bostäder. Fresh 100 Thermo är försedd med filter och kraftig kondensisolering. Rekommenderas för självdragsventilation. Injustering: Ventilen levereras i ett grundläge, där den inbyggda termostaten håller ventilen helt öppen ned till +10°C. Därefter stänger den successivt för att vid -5°C vara helt stängd. Grundläget kan justeras genom att ventilkåpan snurras med- eller motsols. Varje mm motsvarar ca 1°C. Kapacitet: 7,5 l/s vid 10 Pa Håltagning: Ø 105 mm Levereras komplett med yttergaller och 310 mm lång väggenomföring.
Art nr: 6549
837,50 kr - Panelgaller Fresh 110x150 m stos och packning, VIT Fresh panelgaller i vitt som är en variant av fyrkantsgaller #150 mm med smalare utformning för att passa in på ribbad fasad, mått 110x150 mm. Anpassat för ventiler och avsett att användas på utvändig vägg. Med försänkta skruvhål för skruvmontage. Försett med väggenomföringsstos och insektsraster, stosen har packning som gör att den passar i rör med invändig diameter mellan 98-100 mm. Gallret är tillverkat av UV-beständig konstruktionsplast
Art nr: 7229
106,25 kr - Panelgaller Fresh 110x150 m stos & packning, SVART Fresh panelgaller i svart som är en variant av fyrkantsgaller #150 mm med smalare utformning för att passa in på ribbad fasad, mått 110x150 mm. Anpassat för ventiler och avsett att användas på utvändig vägg. Med försänkta skruvhål för skruvmontage. Försett med väggenomföringsstos i svart och insektsraster, stosen har packning som gör att den passar i rör med invändig diameter mellan 98-100 mm. Gallret är tillverkat av UV-beständig konstruktionsplast
Art nr: 7233
106,25 kr - Fresh 80 invändig ventil Fresh 80 invändig ventil Klassisk väggventil för väggmontage, avsedd för kontinuerlig ventilation av bostäder. Försedd med filter och kraftig kondensisolering. Håltagning mm min. 86 mm Diameter inv. del 138 mm Luftflöde vid 10 Pa 5,2 l/s Mått utv. galler 115x115 Finns även komplett med väggenomföring och yttergaller, se art.nr. 1889
Art nr: 1746
436,25 kr - Fresh 80 dB invändig ventil Fresh 80 dB invändig ventil som passar med bullerdämpande genomföring, diameter 140 mm. Klassisk väggventil för väggmontage, avsedd för kontinuerlig ventilation av bostäder. Försedd med filter och kraftig kondensisolering. Ventilen manövreras (öppen/stängd) med snöre. Grundflöde ställs in genom att justera ut kåpan frånstängt läge. Ventilen är ljudreducerande och reducerar 54 dB Dnew tillsammans med passande dB-rör vid 400 mm väggtjocklek. Håltagning 152 mm Mått inv. del 165x165 Luftflöde vid 10 Pa 5,2 l/s Mått utv. galler 165x165 Ventilen finns även komplett med bullerdämpande väggenomföring och yttergaller, se art.nr. 6796.
Art nr: 1749
586,25 kr - Fresh 80 Vit KP kpl m. genomföring och galler Fresh 80 KP (KP=konsumentpack, levereras komplett med genomföring och yttergaller). Klassisk väggventil för väggmontage, avsedd för kontinuerlig ventilation av bostäder. Ventilationen manövreras med snöre. Grundflöde ställs in genom att justera ut kåpan från stängt läge. Finns i ljudreducerande variant och benämns då Fresh 80-dB. Håltagning Ø mm min. 86 mm Mått invändig. del Ø 138 mm Luftflöde vid 10 Pa 5,2 l/s Mått utvändigt galler 115x115 Väggenomföring: max 360 mm (förlängningar finns)
Art nr: 1889
457,50 kr - Fresh 80 db Vit kpl m. genomföring och galler Bullerdämpande väggventil Ljudreducerad väggventil för väggmontage, avsedd för kontinuerlig ventilation av bostäder. Försedd med filter och kraftig kondensisolering. Ventilen manövreras (öppen/stängd) med snöre. Grundflöde ställs in genom att justera ut kåpan från stängt läge. Håltagning Ø mm 150 mm Mått inv. del 165x165 Luftflöde vid 10 Pa 5,2 l/s Mått utv. galler 165x165 Ljudreduktionstal Dn,e,w: 54dB (400mm väggtjocklek)
Art nr: 6796
1 206,25 kr - Fresh 90 invändig väggventil Fresh 90 invändig väggventil Fresh 90 är en klassisk väggventil med kvadratisk form för väggmontage, avsedd för kontinuerlig ventilation av bostäder. Försedd med filter och kondensisolering. Den invändiga ventildelen består av ett chassi med ett steglöst spjäll samt en kåpa med filter och kondensisolering. Spjället manövreras med ett skjutreglage som finns på undersidan av ventilen. Kåpan har en unik utformning som medför att större mängd nedkyld luft kan tillföras rummet utan dragproblem. Undersidan saknar helt öppningar, istället har översidan större öppningar. Därmed sprids luften åt sidorna samt uppåt för en mer komfortabel spridning av luften och minskad risk för drag och kallras. Under kåpan på Fresh 90 finns ett damm- och insektsfilter som är enkelt att ta bort för rengöring eller utbyte. Standardfilter kan, om det inte är alltför smutsigt rengöras med mild tvållösning och vatten. Filter utbytes vid behov, men dock minst en gång per år. Förutom standardfiltret finns även pollenfilter och miljöfilter. Pollenfilter och miljöfilter skall ej rengöras utan byts när de är smutsiga. Pollenfilter har klass G4 och Miljöfilter klass F7. Ventilen kan stängas helt, men man kan garantera ett grundflöde genom att ta bort en plugg i spjällbladet. Montering sker enklast med hjälp av hålsåg och kraftig borrmaskin. Var noga med att täta med fogmassa mellan rör och vägg på både insidan och utsidan innan montering av ventil och yttergaller. Håltagning 105 mm Mått inv. del 150x150 Luftflöde vid 10 Pa 9 l/s Ventilen finns även komplett med väggenomföring och yttergaller, se art. nr. 1890.
Art nr: 1756
368,75 kr - Fresh 90 Vit kpl m. genomföring och galler Klassisk väggventil för väggmontage, avsedd för kontinuerlig ventilation av bostäder. Försedd med filter och kraftig kondensisolering. Friskluftsventil som i komplett utförande levereras med genomföring och ytterväggsgaller. Genomföringen består av tre modulrör, ett med bygglängd 50 mm och två med 100 mm bygglängd. Modulrören är byggbara mot varandra med tryckpassning. Ventilstosen som passar inuti modulrören är 80 mm lång och ger därmed en teleskopfunktion på ca. 60 mm. Det korta modulröret bygger 50 mm, detta gör att man inte behöver kapa något rör. Ytterväggsgallret har en stos direkt byggbar mot modulrören. Invändig friskluftsventil: Den invändiga ventildelen består av ett chassi med ett steglöst spjäll samt en kåpa med filter och kondensisolering. Spjället manövreras med ett skjutreglage som finns på undersidan av ventilen. Kåpan har en unik utformning som medför att större mängd nedkyld luft kan tillföras rummet utan dragproblem. Undersidan saknar helt öppningar, istället sprids luften uppåt och åt sidorna för att minska risken för problem med drag och kallras. Under kåpan på friskluftsventilen Fresh 90 finns ett damm- och insektsfilter som är enkelt att ta bort för rengöring eller utbyte. Standardfilter kan, om det inte är alltför smutsigt rengöras med mild tvållösning och vatten. Filter utbytes vid behov, men dock minst en gång per år. Förutom standardfiltret finns även pollenfilter och miljöfilter. Pollenfilter och miljöfilter skall ej rengöras utan byts när de är smutsiga. Pollenfilter har klass G4 och Miljöfilter klass F7. Ventilen kan stängas helt, men man kan garantera ett grundflöde genom att ta bort en plugg i spjällbladet. Montering sker enklast med hjälp av hålsåg och kraftig borrmaskin. Var noga med att täta med fogmassa mellan rör och vägg på både insidan och utsidan innan montering av ventil och yttergaller. Grundflöde får man genom att ta bort en plugg i spjällbladet. Montering/placering: Ventilen bör placeras högt upp på väggen, finns det radiator bör man sträva efter en placering ovanför denna. Vid sådan placering utnyttjas konvektionsströmmen och man når bästa komfort. Fresh 90 går utmärkt att använda vid golvvärme tack vare sin unika konstruktion av luftöppningarna. Håltagning Ø mm 105 mm Mått inv. del 150x150 Luftflöde vid 10 Pa 9 l/s Mått utv. galler 150x150 Väggenomföring: max 350 mm (förlängningar finns)
Art nr: 1890
452,50 kr
Fresh ventil för vägg (väggventiler) och ventilgaller med eller utan bullerdämpning används i bostäder för tyst, ren och komfortabel friskluft. Ventilerna finns att få med ett flertal tillbehör samt filter i många klasser. Fresh bullerdämpande väggventiler klarar höga krav på bullerdämpning av t ex trafikbuller. Här hittar du bl a Fresh 80, 90, TL 98F samt den nyutvecklade Fresh TL100DE. Samtliga modeller finns som bullerdämpande ventil för ökad ljudkomfort. Missa inte Fresh Intellivent, en smart våtrumsfläkt med alla funktioner du behöver.
Fresh ventiler för vägg
Fresh ventil för vägg och ventilgaller finns i flera varianter med olika egenskaper. Nya TL100DE har inbyggd stormsäkring, komfortabel luftspridning och flera filteralternativ. Ventilens diskreta utseende smälter in i miljön och kan dessutom tapetseras eller målas över. Den finns också i två olika bullerdämpande utföranden med olika diameter på genomföringsröret beroende på vilken bullerdämpande förmåga du önskar.
Väggventil och ventilgaller
Fresh ventil erbjuder många alternativ som t ex den klassiska 80-ventilen med rund tallrik och dragsnöre för öppning och stängning, vilket kan vara bra om ventilen sitter högt och det är svårt att nå för att öppna eller stänga. De nyare ventilerna har dock komfortablare luftspridning och ett diskretare utseende.

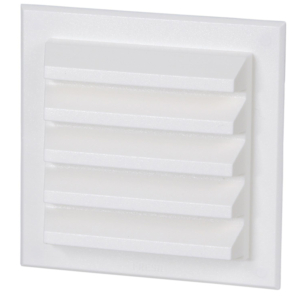

Ventilgaller finns för alla olika ventiler och genomföringar. Förutom originalgaller i plast finns också runda eller fyrkantiga metallgaller i koppar, rostfritt, vitlack och borstad alumium med eller utan stos.
Fresh TL100DE

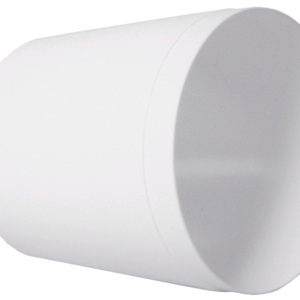

TL100DE är en komplett ventil med väggenomföring och utvändigt galler. Vägggenomföringen består av två stosar och ett genomföringsrör. Stosarna är försedda med packningar som ger en säker tätning mot röret. Invändig ventildel och utvändigt galler passar på stosarna med snäppfäste.
Väggventil har diskret design är försedd med kondensisolering, överventilationsskydd, stormsäkring och filter. Stormsäkringen förhindrar energiförlust vid kraftig vind.
Ventilens utformning ger komfortabel luftspridning uppåt som fungerar bra även vid golvvärme. Ventilen finns också som bullerdämpande ventil i två varianter. Fronten har fyra öppningspositioner för variering av luftflödet och ventilen släpper luften uppåt och år sidorna. Inblandningen av rumsluft är effektiv och redan någon decimeter från donet har luften luft fått behaglig temperatur. Den bör placeras högt upp på väggen ovanför radiator om sådan finns. Det är också bra att tänka på rummets möblering.

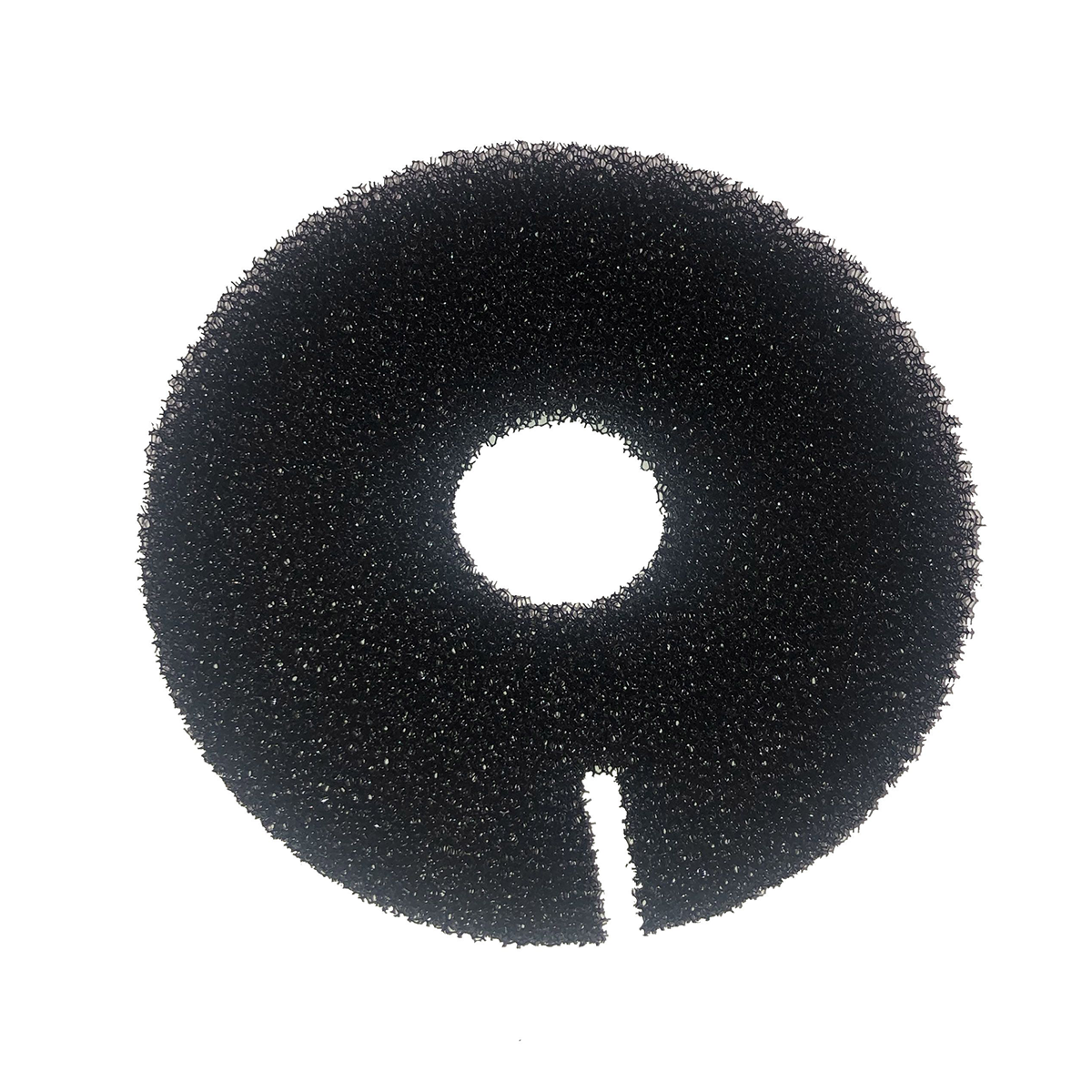

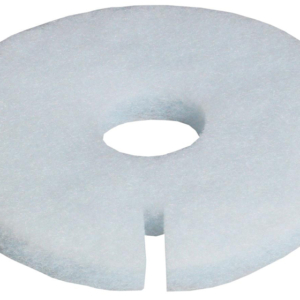

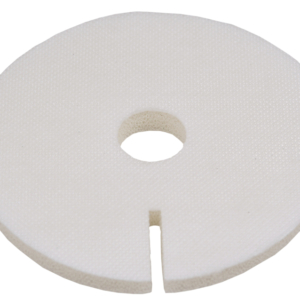

Filter bör rengöras eller bytas 1-2 ggr/år. Standardfiltret är tvättbart, men pollen- och miljöfilter skall bytas nytt.
